Шафи компенсації реактивної потужності: призначення, принцип роботи, будова та особливості застосування

 Сучасні енергосистеми вимагають максимально ефективного використання електроенергії. Особливо важливим є зменшення реактивної потужності, яка виникає у мережах через роботу індуктивних споживачів — електродвигунів, трансформаторів, зварювальних апаратів, компресорів, вентиляторів та іншого промислового обладнання. Надлишок реактивної потужності призводить до зростання втрат у мережі, падіння напруги, перевантаження кабелів та трансформаторів, а також створює фінансові збитки для підприємств, оскільки енергопостачальні компанії штрафують за низький коефіцієнт потужності.

Шафи компенсації реактивної потужності (ШКРП або УКМ) — це комплексні електротехнічні рішення, призначені для автоматичного або ручного регулювання коефіцієнта потужності за допомогою підключення батарей конденсаторів, дроселів та інших елементів. Такі шафи дозволяють підтримувати значення коефіцієнта потужності на оптимальному рівні (cos φ близько 0,95–1), знижуючи навантаження на електромережу, покращуючи напругу та забезпечуючи економічну вигоду від зменшення штрафних санкцій.

Призначення шаф компенсації реактивної потужності

Головна функція ШКРП — підтримання потрібного коефіцієнта потужності шляхом автоматичного підключення або відключення ступенів конденсаторної батареї. Це дає змогу:

1. Зменшити навантаження на мережу

Реактивна потужність не виконує корисної роботи, але збільшує струм у мережі. Компенсація дозволяє зменшити цей непотрібний струм.

2. Знизити втрати енергії

Менше струму — менше теплових втрат у проводах та трансформаторах.

3. Збільшити пропускну здатність мережі

Зменшення струмового навантаження дозволяє використовувати існуючі кабелі та обладнання більш ефективно.

4. Підвищити рівень напруги

При надлишку реактивної потужності падає напруга. Компенсація стабілізує її.

5. Уникнути штрафів

Енергопостачальні компанії виставляють штрафи за низький cos φ. ШКРП допомагає цього уникнути.

6. Забезпечити стабільність у роботі обладнання

Правильний коефіцієнт потужності — запорука тривалої роботи електродвигунів та електронних пристроїв без перегрівання.

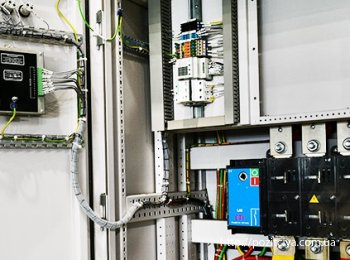

Будова шафи компенсації реактивної потужності

Шкафи компенсації зазвичай містять комплекс із таких ключових компонентів:

1. Конденсаторні батареї

Головний елемент системи компенсації. Бувають:

• трьохфазні,

• монофазні,

• сухі або оливонаповнені,

• самовідновні (most common).

Конденсатори здатні накопичувати електричну енергію та створювати ємнісний струм, який компенсує індуктивну реактивну складову.

2. Автоматичний регулятор реактивної потужності

"Мозок” системи, який вимірює параметри мережі та керує ступенями батареї конденсаторів.

Підтримує:

• автоматичний вибір ступенів,

• компенсацію в режимі детального регулювання,

• журнал подій,

• індикацію станів,

• захисні алгоритми.

3. Контактори або тиристорні ключі

Призначені для підключення ступенів конденсаторів.

Контакторні схеми — класичні, економічні.
Тиристорні схеми — для мереж із високою динамікою, безшумні, забезпечують миттєве підключення.

4. Дроселі (реактори)

Використовуються в антигармонічних установках. Призначення:

• приглушення гармонік,

• захист конденсаторів,

• зменшення нагріву та резонансних явищ.

Такі системи називають UKM-H.

5. Комунікаційно-захисне обладнання

• автоматичні вимикачі,

• плавкі запобіжники,

• роз'єднувачі,

• контакти індикації,

• вимірювальні трансформатори струму.

6. Система охолодження

Конденсатори та контактори нагріваються, тому використовується:

• природна вентиляція,

• принудні вентилятори,

• датчики температури.

7. Металевий корпус

Виокремлює шафу від зовнішніх впливів, забезпечує електробезпеку. Корпуси можуть бути:

• IP31 – для внутрішніх приміщень,

• IP54 – для запилених чи вологих зон,

• підлогового або настінного монтажу.

Принцип роботи ШКРП

Робота системи відбувається в автоматичному режимі:

1. Вимірювальний трансформатор струму подає сигнал на контролер.

2. Контролер визначає коефіцієнт потужності.

3. Якщо значення cos φ виходить за допустимий діапазон (наприклад, нижче 0,9), система підключає потрібну кількість ступенів.

4. При зменшенні навантаження контролер відключає надлишкові конденсатори.

5. Система працює циклічно, забезпечуючи оптимальну компенсацію.

Розмір ступенів (kvar) залежить від типу навантаження та вимог до плавності регулювання.

Типи шаф компенсації реактивної потужності

1. Автоматичні установки (УКМ-А)

Працюють без участі оператора. Встановлюються на більшості об’єктів.

2. Фіксовані установки

Підключають постійну ємність. Використовуються:

• у стабільних навантаженнях,

• на насосних станціях,

• у компресорних,

• на трансформаторних підстанціях.

3. Тиристорні установки

Для об'єктів із швидкозмінними навантаженнями:

• зварювальні комплекси,

• ліфтові господарства,

• промислові роботи,

• металургія.

Переваги:

• миттєве комутування,

• без іскріння,

• відсутність шуму,

• висока точність регулювання.

4. Антигармонічні установки

Призначені для мереж із забрудненими гармоніками:

• офіси з великою кількістю електроніки,

• підприємства з частотними перетворювачами,

• АСУТП-підприємства.

Оснащуються дроселями 7%, 12% або інших номіналів.

Переваги використання шаф компенсації реактивної потужності

1. Значне зниження витрат на електроенергію

Зменшення штрафів за низький коефіцієнт потужності може скоротити витрати підприємства до 20–40%.

2. Збільшення енергоефективності

Мережа працює із меншими втратами, обладнання менше гріється, продовжується його ресурс.

3. Оптимізація роботи трансформаторів та кабелів

Пропускна здатність ліній зростає, що дозволяє підключати більше навантажень без модернізації.

4. Покращення якості електроенергії

Підвищується стабільність напруги, зменшується просідання під час запуску двигунів.

5. Підвищення безпеки та надійності

Комплексні системи захисту запобігають аваріям, а автоматика зменшує вплив людського фактору.

6. Гнучкість конфігурації

Шафи можуть бути зібрані під конкретну потужність:

• від 10 kvar до 1000 kvar і більше.

Вимоги до установки та експлуатації

Щоб система працювала надійно, необхідно дотримуватися кількох правил:

1. Підбір обладнання під умови мережі

Особливо важливі:

• рівень гармонік,

• величина індуктивного навантаження,

• динаміка зміни навантаження.

2. Правильне підключення трансформатора струму

Від цього залежить точність компенсації.

3. Вентиляція

Конденсатори та контактори потребують відведення тепла.

4. Регулярне обслуговування

Необхідно контролювати:

• ємність конденсаторів,

• стан контактів,

• роботу автоматики,

• наявність пилу.

5. Наявність захисних засобів

Автоматичні вимикачі, УЗО, датчики перегріву — обов'язкові компоненти сучасної ШКРП.

Де встановлюються шафи компенсації реактивної потужності

ШКРП застосовуються на об’єктах будь-якої складності:

• промислові підприємства,

• виробничі лінії,

• логістичні центри,

• торгові комплекси,

• супермаркети,

• харчова промисловість,

• компресорні станції,

• котельні,

• бізнес-центри,

• насосні станції,

• виробництва з частотними перетворювачами.

Висновок

Шафи компенсації реактивної потужності — ключовий елемент сучасної енергоефективної інфраструктури. Вони дозволяють підприємствам уникати штрафів, оптимізувати навантаження та забезпечити стабільну роботу електрообладнання. Наявність автоматичного регулювання, захисних систем і можливість інтеграції з сучасною автоматизацією роблять ШКРП невід’ємною частиною енергетичного господарства будь-якого об’єкта.
